2018年一建《水利水電工程》考點：混凝土面板堆石壩施工技術

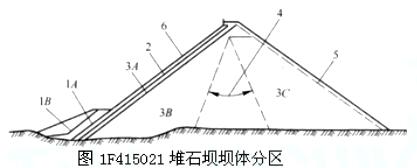

1.面板堆石壩壩體材料分區
面板堆石壩上游面有薄層防滲面板，壩體主要有：墊層區、過渡區、主堆石區、下游堆石區(次堆石料區)等。
1A—上游鋪蓋區;1B—壓重區;2—墊層區;3A—過渡區;3B—主堆石區;3C—下游堆石區;4—主堆石區和下游堆石區的可變界限;5—下游護坡;6—混凝土面板
防滲面板 | 面板可以是剛性鋼筋混凝土的，也可以是柔性瀝青混凝土的。 |
墊層區 | 為面板提供平整、密實的基礎，將面板承受的水壓力均勻傳遞給主堆石體，并起輔助滲流控制作用。 |
過渡區 | 保護墊層區在高水頭作用下不產生破壞。級配應連續，最大粒徑不宜超過300mm。 |
主堆石區 | 1．位于壩體上游區內，是承受水荷載的主要支撐體，其石質好壞、密度、沉降量大小，直接影響面板的安危。 2．石料要求石質堅硬，級配良好，最大粒徑不應超過壓實層厚度，壓實后能自由排水。 |
下游堆石區 | 1．位于壩體下游區，主要作用是保護主堆石體及下游邊坡的穩定。2．在下游水位以下部分，應用堅硬、抗風化能力強的石料填筑，壓實后應能自由排水；下游水位以上的部分，對壩料的要求可以降低。 |
【例題】混凝土面板堆石壩中面板的主要功能是( )。(14年真題)
A.抗壓
B.抗沖
C.抗拉
D.抗?jié)B
【答案】D
【解析】面板堆石壩上游面有薄層防滲面板，面板可以是剛性鋼筋混凝土的，也可以是柔性瀝青混凝土的。
2.堆石體填筑的施工質量控制

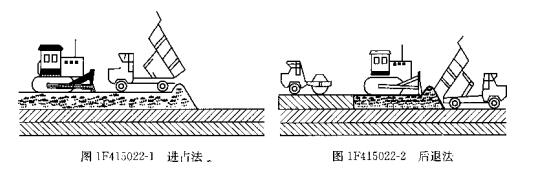

填筑工藝 | 1. 壩體堆石料鋪筑宜采用進占法， 2.墊層料的攤鋪多用后退法，以減輕物料的分離。 3.壩體堆石料碾壓應采用振動平碾，其工作質量不小于10t。高壩宜采用重型振動碾，振動碾行進速度宜小于3km／h。各碾壓段之間的搭接不應小于1.0m。 4．壓實過程中，有時表層塊石有失穩現象。為改善墊層料碾壓質量，采用斜坡碾壓與砂漿固坡相結合的施工方法。 |
壓實參數 | 壓實參數：碾重、行車速率、鋪料厚度、加水量、碾壓遍數?！ ?BR> |
施工質量控制 | （1）采用碾壓參數和干密度（孔隙率）等參數控制，以控制碾壓參數為主。 （2）鋪料厚度應每層測量，其誤差不宜超過層厚的l0%。 （3）壓實檢查方法：墊層料、過渡料和堆石料壓實干密度檢測方法，宜采用挖坑灌水（砂）法，或輔以其他成熟的方法。墊層料也可用核子密度儀法。 （4)干密度平均值不小于設計值，標準差不宜大于50g/m3 。當樣本數小于20組時，應按合格率不小于90%，不合格點的干密度不低于設計干密度的95%控制。（案例） |
【例題】堆石壩墊層填筑施工中，當壓實層厚度較小時，為減輕物料的分離，鋪料宜采用( )。
A.進占卸料、進占鋪平法
B.后退法
C.進占法
D.進占卸料、后退鋪平法
【答案】B
【解析】墊層料的攤鋪多用后退法，以減輕物料的分離。
3.面板的施工方法
面板的要求 | 是面板堆石壩的主要防滲結構，厚度薄、面積大，在滿足抗?jié)B性和耐久性條件下，要求具有一定柔性，以適應堆石體的變形。 |
混凝土面板的分 | 面板縱縫的間距決定了面板的寬度，由于面板通常采用滑模連續澆筑，中部受壓區垂直逢的間距可為12~18m，兩側受拉區的間距為6~9m。 |
垂直縫砂漿條鋪設 | 垂直縫砂漿條一般寬50cm，是控制面板體型的關鍵。 |
面板混凝土澆筑 | 1) 采用滑模澆筑?；Ｓ蓧雾斁頁P機牽引，在滑升過程中，對出模的混凝土表面要及時進行抹光處理，及時進行保護和養護。 2) 施工中應控制入槽混凝土的坍落度在3～6cm，振搗器應在滑模前50cm處進行振搗。 |
面板養護 | 包括保溫、保濕兩項內容。直到蓄水為止，或至少90d。 |
接縫止水施工 | 面板壩接縫包括趾板縫、周邊縫、垂直縫（張性和壓性縫）、防浪墻體縫、防浪墻底縫以及施工縫（水平縫）等，接縫止水材料包括金屬止水片、塑料止水帶、縫面嵌縫材料及保護膜等。 |
【例題1】混凝土面板的分塊下列說法中，正確的是( )。
A.垂直逢的間距均為12~18m
B.中部受壓區垂直逢的間距可為12~18m
C.中部受拉區垂直逢的間距可為12~18m
D.兩側受拉區的間距為6~9m
E.兩側受壓區的間距為6~9m
【答案】BD
【解析】中部受壓區垂直縫的間距可為12~18m ，兩側受拉區的間距可為6~9m。
