案例 大型地下空間消防性能化設計評估案例分析
一、情景描述

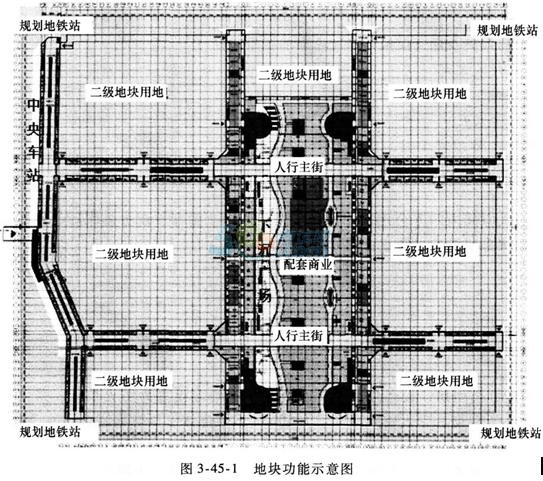

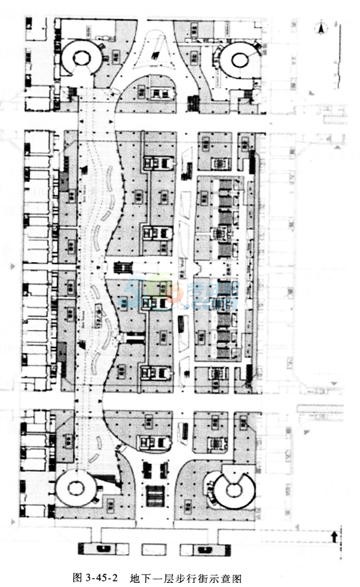

某商務核心區(圖3-45-1)地下一層建筑面積約為102951m2，主要功能為：①人行交通系統。是聯系公共區與二級地塊的人行通道，為在地下車庫停車的使用者提供了清晰和便捷的快速通道，呈“井”字形分布于地塊內?？焖偻ǖ赖膬魧挾葹?4m，建筑面積約為52529m2，與各二級地塊均有出人口，行人可通過清晰的標志系統找到相應的樓座;②商業功能。包括品牌主力店、餐飲區、影劇院、超市等，建筑面積約為50422m2。商業西側室外設置有從南至北、完全開敞的下沉廣場，既為商業增加了室外景觀，又改善了采光通風及疏散條件。為了滿足商業店鋪的有效布局，并解決商業疏散問題，在商業區域中間設置了南北長約200m，東西寬度為14m的室內步行街(圖3-45-2)，周圍的商業店鋪通過步行街進行疏散，步行街設置有多個直通下沉廣場的出口，還設置有多部直通室外地坪的疏散樓梯。該建筑除室內步行街的防火分區劃分、借用室內步行街進行疏散等問題以外，其他消防設計均滿足現行有關國家工程消防技術標準的規定。
在消防性能化設計評估中，通過隔離室內步行街中的商業火災荷載，限制室內步行街內部的火災荷載，設置有效的火災探測、自動滅火、防排煙等消防措施，將步行街設置為“臨時安全區”，以解決步行街防火分區面積超大、借用步行街疏散等問題。與此同時，通過設置下沉廣場，引導步行街人員首先疏散至開闊的下沉廣場，有效解決地下商場疏散樓梯不足的問題。
二、思考題
(一)單項選擇題
1.清晰高度一般為( )m。
A.1
B.1.50
C.2
D.2.50
2.餐飲、商店等商業設施通過有頂棚的步行街連接，步行街兩側的建筑利用步行街進行安全疏散，且步行街采用自然排煙設施。自然排煙口的有效面積不應小于其地面面積的( )%。
A.2
B.5
C.10
D.25
(二)多項選擇題
下列哪些描述用于防火分隔的下沉廣場的語句是正確的?( )
A.下沉廣場的寬度不應小于13m
B.下沉廣場的面積不應小于169m2
C.下沉廣場內應設置不少于1部直通地面的疏散樓梯
D.下沉廣場疏散樓梯的總凈寬度不應小于通向下沉廣場的設計疏散總凈寬度
E.防風雨篷開口的面積不應小于室外開敞空間地面面積的25%
(三)分析題
請簡述人員安全疏散計算分析的定量判定標準。
【參考答案】
(一)1.C2.D
(二)CE
(三)答題要點： f人員安全疏散計算分析的定量判定標準為空間內的火災環境應同時滿足以下兩個條件：臨界煙層高度以下空間內的煙氣溫度不超過60℃且能見度不小于10m;一氧化碳濃度不超過500×10-6。
