變阻器種類
一般初中階段遇到的變阻器有三種：滑動變阻器、旋鈕式電阻箱、插塊式電阻箱。
1.滑動變阻器：工作原理是通過改變接入電路電阻線的長度來改變自身電阻，從而逐漸改變電路中的電流大小?；瑒?dòng)變阻器能夠逐漸地改變連入電路的電阻，起到連續改變電流大小的作用，但不能準確知道連入電路的電阻值。
2.電阻箱：電阻箱是一種可以調節電阻的并且能夠顯示出電阻阻值大小的變阻器。電阻箱能表示出連入電路中的阻值大小，但阻值變化是不連續的。
旋鈕式電阻箱上的“×1000”，表示這是數據的千位，和水表讀數相似。圖中讀數是3204Ω.插塊式電阻箱則是拔掉那個銅塞，就表示對應的電阻接入電路中，如果拔掉多個銅塞，只要將拔掉的銅塞下方所對應的電阻值加起來即可。
1. (多選)如圖所示，A、B、C、D是滑動變阻器的四個接線柱，將該滑動變阻器與一只小燈泡串聯后接入電路改變燈泡的亮度，由此判斷該滑動變阻器接入電路中的兩個接線柱應為( )
A．接線柱A和D
B．接線柱B和D
C．接線柱C和D
D．接線柱A和B
答案：AB

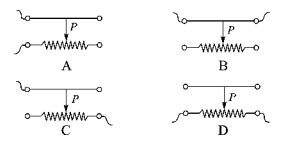

2.如圖是滑動變阻器的結構和連入電路的示意圖，當滑片P向右滑動時，連入電路的電阻變小的是( )
答案：C
3. 如圖所示電路，導線a固定在鉛筆芯上，當導線b的一端在鉛筆芯上左右移動時，燈泡亮暗會發生變化．這個實驗說明鉛筆芯是______(填“導體”或“絕緣體”)，還能說明導體的電阻與________有關．受此啟發，人們制造了一種可以改變電阻的元件，叫做______________．
答案：導體 導體長度
4.如圖所示是一種自動測定油箱內油量多少的裝置，R1是滑動變阻器，它的金屬滑片是杠桿的一端，從油量表(由電流表改裝而成)指針?biāo)傅目潭?，就能知道油箱?nèi)油量的多少．則( )
A．油量增加，R1的電阻值增大，油量表指針偏轉變小
B．油量增加，R1的電阻值減小，油量表指針偏轉變大
C．油量減少，R1的電阻值增大，油量表指針偏轉變大
D．油量減少，R1的電阻值減小，油量表指針偏轉變小
5. 如圖為“用滑動變阻器改變電流”的實驗．
(1)在閉合開關前，滑片P應移動到最______(填“左”或“右”)端．
(2)滑片向A端滑動時，小燈泡______(填“變亮”“變暗”或“不變”)
(3)開始實驗后，如果甲同學發現無論怎樣移動滑片P，燈的亮度都不發生變化，而且一直很暗，這可能是__________________________________________________________．
答案：
(1)左
(2)變暗
(3)滑動變阻器接入的是下面兩個接線柱
